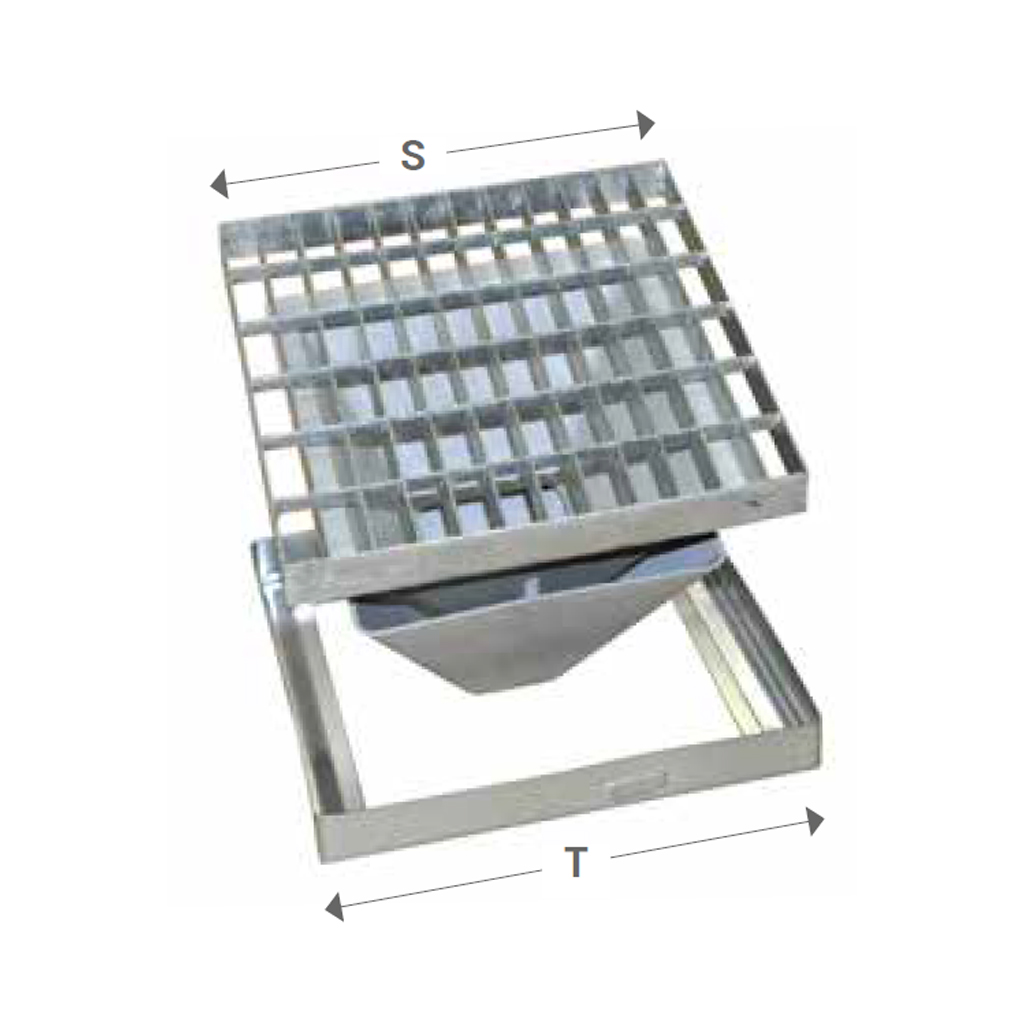

Griglia con Telaio e Sifone H 25
Griglia con sifone per contenere le esalazioni maleodoranti. Questo prodotto è pensato per assicurare un’eccellente resistenza. Quattro misure da 300×300 a 450×450 mm, confezione da 12 pezzi.
La griglia con telaio e sifone H25 aggiunge alla griglia standard un componente che risolve un problema specifico: la griglia con sifone è pensata per contenere le esalazioni maleodoranti provenienti dalla rete di scarico sottostante. Il sifone crea un battente d’acqua che blocca la risalita di odori, mantenendo comunque libero il passaggio delle acque meteoriche attraverso la griglia. Come gli altri modelli della famiglia H25, questo prodotto è pensato per assicurare un’eccellente resistenza. La gamma è più contenuta rispetto agli altri modelli H25: quattro misure, da 300×300 a 450×450 mm, tutte fornite in confezione da 12 pezzi. Prodotto distribuito da Turolla Group, Pescantina (Verona).
Modelli e codici disponibili
Le quattro misure della tabella MODELLI del PDF ufficiale. Tutte le quote sono espresse in millimetri.
Scheda tecnica: dimensioni per modello
Valori tratti dalla tabella MODELLI del PDF ufficiale Turolla. Tutte le misure sono espresse in millimetri.
| Codice | Descrizione | S (dimensione) | T | Confezione |
|---|---|---|---|---|
| GRISIF30 | Griglia + telaio + sifone | 300×300 | 310 | 12 pz |
| GRISIF35 | Griglia + telaio + sifone | 350×350 | 360 | 12 pz |
| GRISIF40 | Griglia + telaio + sifone | 400×400 | 410 | 12 pz |
| GRISIF45 | Griglia + telaio + sifone | 450×450 | 460 | 12 pz |
Dove si usa la griglia con sifone
Ovunque uno scarico a pavimento comunichi con la rete fognaria e serva bloccare la risalita di odori.
Il sifone integrato blocca le esalazioni maleodoranti provenienti dallo scarico.
Punti di raccolta acque meteoriche collegati alla rete fognaria.
Locali tecnici e vani caldaia dove uno scarico a pavimento necessita di sifonatura.
Sostituisce una griglia semplice dove serve anche la funzione di sifone.
È pensata per assicurare un’eccellente resistenza come gli altri modelli H25.
Il battente d’acqua del sifone richiede un minimo di manutenzione periodica per restare efficace.
Griglia, telaio e sifone in un unico articolo
Un kit completo pensato per la posa in un solo intervento.
La caratteristica che distingue questo articolo è la combinazione di tre componenti in un unico codice: griglia, telaio e sifone. La scheda tecnica lo descrive semplicemente come griglia con sifone per contenere le esalazioni maleodoranti, senza necessità di assemblare pezzi separati in cantiere.
Come per gli altri modelli della famiglia, questo prodotto è pensato per assicurare un’eccellente resistenza: la robustezza strutturale non viene compromessa dall’aggiunta del sifone, che lavora sulla tenuta idraulica senza incidere sulla portata meccanica della griglia.
Le quattro misure disponibili — 300, 350, 400 e 450 mm — coprono le dimensioni più comuni per gli scarichi a pavimento sifonati; per luci maggiori o inferiori a questo intervallo conviene verificare la disponibilità con il reparto tecnico.
- Componenti: griglia + telaio + sifone in un solo articolo
- Funzione: contiene le esalazioni maleodoranti
- Quattro misure: 300 · 350 · 400 · 450 mm
- Confezione: 12 pezzi per tutti i modelli
- Colore: grigio
- Pensata per assicurare un’eccellente resistenza
Con sifone, con telaio o antitacco
La presenza del sifone è ciò che distingue questo modello dagli altri due della famiglia H25.
| Criterio | Griglia + telaio + sifone | Griglia con telaio | Griglia antitacco |
|---|---|---|---|
| Sifone integrato | Sì | No | No |
| Misure disponibili | 4 (300–450 mm) | 24 (200–1000 mm) | 17 (200–1000 mm) |
| Funzione distintiva | Contiene le esalazioni maleodoranti | Eccellente resistenza generale | Blocca tacchi e oggetti sottili |
| Confezione | 12 pz | Non indicata | Non indicata |
| Applicazione tipica | Scarichi a pavimento sifonati | Uso generale | Aree pedonali |
| Portata dichiarata | Non indicata in scheda | A / B / C secondo modello | A / B / C secondo modello |
La posa in quattro passaggi
Indicazioni generali di impiego. Il collegamento alla rete di scarico va verificato da un tecnico abilitato.
Individua il codice in base alla luce richiesta: GRISIF30, 35, 40 o 45.
Collega il sifone alla tubazione di scarico, verificando la pendenza e la tenuta dei raccordi.
Fissa il telaio integrato nel punto di raccolta, controllando l’appoggio su tutto il perimetro.
Prima della messa in esercizio, assicurati che il sifone sia riempito d’acqua per garantire la tenuta contro gli odori.
Documentazione tecnica
Tutto ciò che serve a progettisti, installatori e uffici acquisti per individuare e ordinare l'articolo corretto.
