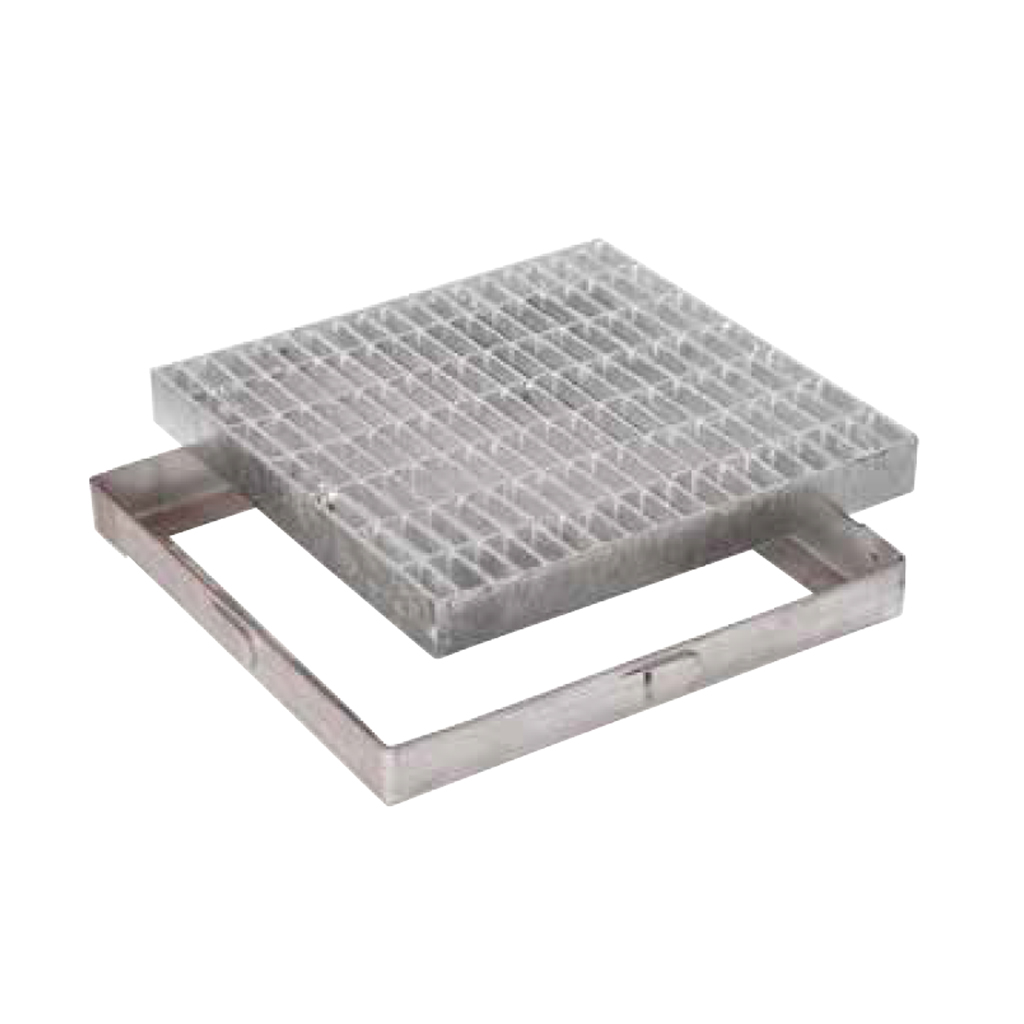

Griglia Antitacco H 25
Griglia in acciaio S235JR zincato a caldo, con maglia antitacco 33×11 mm pensata per bloccare il passaggio di tacchi a spillo e ruote sottili. 17 misure da 200×200 a 1000×600 mm, portata differenziata.
La griglia antitacco H25 è realizzata in acciaio S235JR (UNI EN 10025-1:2005 + UNI EN 10025-2:2005) zincato a caldo secondo UNI EN ISO 1461:2009 + UNI EN ISO 14713-2:2010, con piatto portante e bordo 25×2 mm, piatto di collegamento 10×2 mm e telaio a ‘L’ 15/10. La caratteristica che distingue questo modello è la maglia 33×11 mm, dimensionata per non lasciar passare tacchi a spillo, ruote di carrelli e biciclette o oggetti sottili: una griglia pensata per i marciapiedi e le zone pedonali oltre che per il transito veicolare. La gamma copre 17 misure, da 200×200 mm fino a 1000×600 mm, ciascuna con una portata dichiarata — A per auto, B per camion, C per pedoni — in base allo spessore del piatto e alla luce della maglia. Prodotto distribuito da Turolla Group, Pescantina (Verona).
Modelli, luce e portata
Le 17 misure della tabella MODELLI del PDF ufficiale. Tutte le quote sono espresse in millimetri.
Scheda tecnica: dimensioni per modello
Valori tratti dalla tabella MODELLI del PDF ufficiale Turolla. Tutte le misure sono espresse in millimetri.
| Codice | Luce A×A1 | Telaio T | Maglia M×M1 | Portata |
|---|---|---|---|---|
| 8ZA2020 | 200×200 | 220×220 | 33×11 | B |
| 8ZA2525 | 250×250 | 260×260 | 33×11 | B |
| 8ZA3030 | 300×300 | 310×310 | 33×11 | A |
| 8ZA3535 | 350×350 | 360×360 | 33×11 | A |
| 8ZA4040 | 400×400 | 410×410 | 33×11 | C |
| 8ZA4545 | 450×450 | 460×460 | 33×11 | C |
| 8ZA5050 | 500×500 | 510×510 | 33×11 | C |
| 8ZA5555 | 550×550 | 560×560 | 33×11 | C |
| 8ZA6060 | 600×600 | 610×610 | 33×11 | C |
| 8ZA6565 | 650×650 | 660×660 | 33×11 | C |
| 8ZA15 | 1000×150 | 1010×160 | 33×11 | B |
| 8ZA20 | 1000×200 | 1010×210 | 33×11 | A |
| 8ZA25 | 1000×250 | 1010×260 | 33×11 | A |
| 8ZA30 | 1000×300 | 1010×310 | 33×11 | A |
| 8ZA40 | 1000×400 | 1010×410 | 33×11 | C |
| 8ZA50 | 1000×500 | 1010×510 | 33×11 | C |
| 8ZA60 | 1000×500 * | 1010×510 | 33×11 | C |
Dove si usa la griglia antitacco H25
La maglia stretta la rende la scelta di riferimento ovunque il pedone attraversi la griglia direttamente.
La maglia antitacco protegge chi cammina senza rinunciare al drenaggio.
Superfici ad alto passaggio pedonale dove la sicurezza del calpestio è prioritaria.
La luce 33×11 mm evita che le ruote sottili delle biciclette si incastrino.
Zone miste pedonali e veicolari leggere, coperte dalle portate A e B.
Copertura di canalette a raso in contesti urbani e residenziali.
L’interasse ridotto della maglia è la ragione d’essere del modello antitacco.
Acciaio S235JR zincato a caldo
Le norme citate dalla scheda tecnica riguardano sia la qualità dell’acciaio sia il trattamento di zincatura.
La griglia è realizzata in acciaio S235JR, conforme a UNI EN 10025-1:2005 e UNI EN 10025-2:2005, le norme che definiscono le condizioni tecniche di fornitura e le proprietà meccaniche degli acciai da costruzione non legati.
La zincatura è eseguita a caldo secondo UNI EN ISO 1461:2009 e UNI EN ISO 14713-2:2010, gli standard di riferimento per i rivestimenti di zinco su acciaio applicati per immersione e per la protezione dalla corrosione. È questo trattamento a garantire la durata della griglia negli ambienti esterni.
La scheda tecnica riporta un’avvertenza specifica: Tutti i prodotti zincati non devono entrare in contatto con soluzioni acide con pH superiore a 10, per non compromettere il rivestimento della zincatura e causarne l’ossidazione. Un’indicazione utile in fase di manutenzione, ad esempio nella scelta dei detergenti per la pulizia.
- Materiale: acciaio S235JR (UNI EN 10025-1/2:2005)
- Zincatura a caldo: UNI EN ISO 1461:2009 + UNI EN ISO 14713-2:2010
- Piatto portante e bordo: 25×2 mm
- Piatto di collegamento: 10×2 mm
- Telaio a ‘L’: 15/10
- Maglia antitacco: 33×11 mm
- Colore: grigio (zincatura naturale)
- 17 misure, portata A/B/C secondo il modello
Antitacco, con telaio o con telaio e sifone
Tre griglie H25 della stessa famiglia, ciascuna con una caratteristica dominante diversa.
| Criterio | Griglia antitacco | Griglia con telaio | Griglia + telaio + sifone |
|---|---|---|---|
| Maglia | 33×11 mm (antitacco) | 25×50 mm | Non indicata in scheda |
| Funzione distintiva | Blocca tacchi e oggetti sottili | Resistenza generale | Contiene le esalazioni maleodoranti |
| Misure disponibili | 17 (200–1000 mm) | 24 (200–1000 mm) | 4 (300–450 mm) |
| Materiale | Acciaio zincato a caldo | Acciaio zincato a caldo | Non specificato in scheda |
| Confezione | Non indicata | Non indicata | 12 pz |
| Applicazione tipica | Aree pedonali | Uso generale | Scarichi con odori da contenere |
La posa in quattro passaggi
Indicazioni generali di impiego. Il dimensionamento della luce e della portata resta di competenza del progettista.
Individua il codice in base alla luce netta richiesta, da 200×200 a 1000×600 mm.
Controlla che la portata A, B o C corrisponda al tipo di transito previsto sull’area.
Fissa il telaio a ‘L’ 15/10 sul bordo del pozzetto o della canaletta, verificando l’appoggio su tutto il perimetro.
Alloggia la griglia nel telaio, controllando che la maglia 33×11 mm risulti orientata correttamente per la funzione antitacco.
