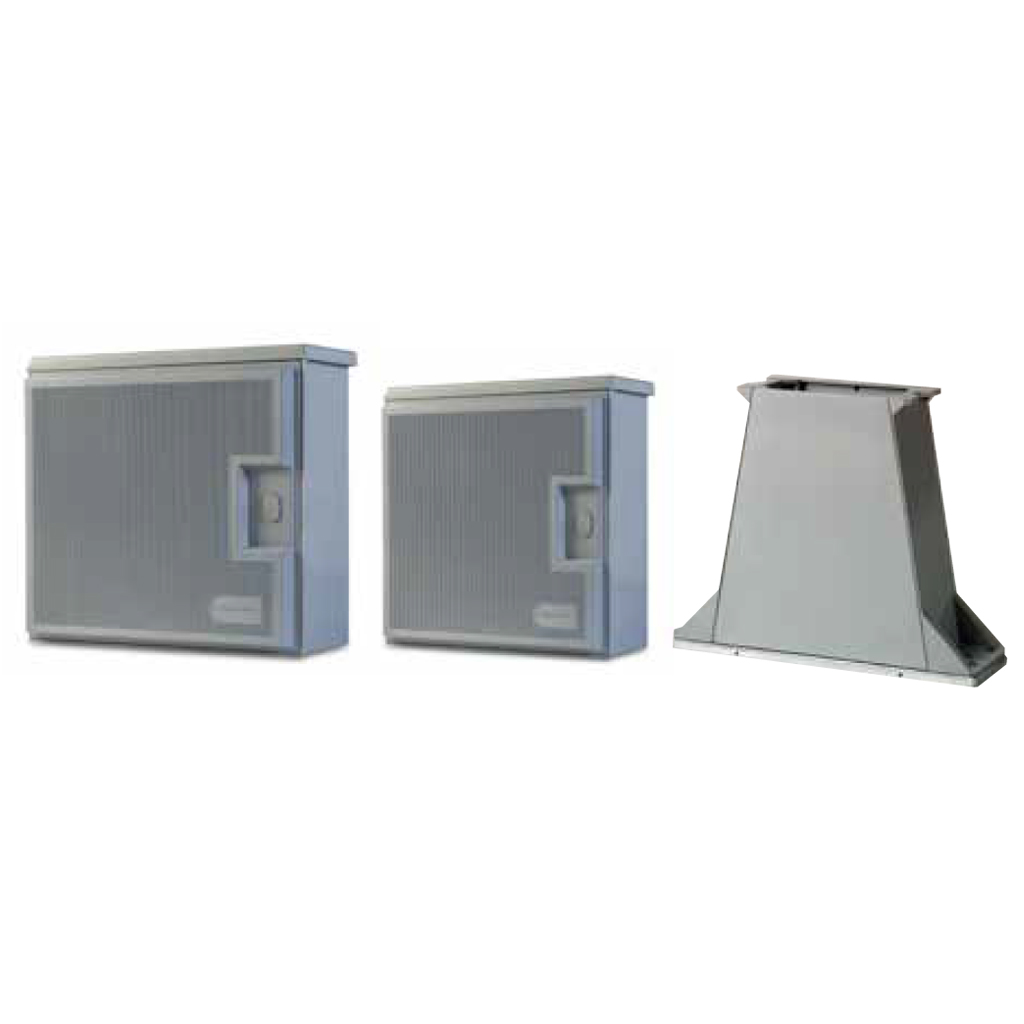

Cassetta Vetroresina 3-4 Contatori e Basamento
Cassetta Enel in vetroresina per 3 contatori >15 Kw o 4 contatori >30 Kw, con serratura SC10 e basamento dedicato. Prova d’urto a 20J sulla cassetta e 5J sul basamento, secondo DS4931.
La cassetta vetroresina per 3 e 4 contatori serve installazioni condominiali con più utenze concentrate nello stesso punto. La scheda tecnica conferma la stessa vocazione d’uso della cassetta 1-2 contatori: le cassette sono indicate per contenere apparecchiature elettriche, installabili per contatori elettrici, gas, acquedotti e serie di strumentazioni. Sono disponibili due configurazioni: CASS60 per 3 contatori con serratura SC10, oltre 15 Kw, e CASS72 per 4 contatori con serratura SC10, oltre 30 Kw. Come per le cassette più piccole, i contenitori codice CASS60 sono realizzati in resina sintetica autoestinguente (SMC), non gocciolante, a basso sviluppo di fumi e di gas tossici corrosivi. La prova d’urto è eseguita con colpi prescritti con energia d’urto di 20J sulla cassetta, secondo collaudo come da DS4931. Completa il sistema il basamento dedicato per cassetta 3-4 contatori, anch’esso in resina sintetica autoestinguente, con prova d’urto eseguita con energia di 5J. I manufatti corrispondono alle caratteristiche costruttive e dimensionali della tabella di riferimento Enel DS 4548. Prodotti distribuiti da Turolla Group, Pescantina (Verona).
Modelli e codici disponibili
Gli articoli della tabella MODELLI del PDF ufficiale. Misure in centimetri, formato LxHxP.
Scheda tecnica: misure e prove di collaudo
Valori tratti dalla tabella MODELLI del PDF ufficiale Turolla. Tutte le misure sono espresse in centimetri, formato LxHxP.
| Codice | Descrizione | Misura foro LxHxP | Misura esterna LxHxP |
|---|---|---|---|
| CASS60 | Cassetta Enel 3 contatori, serratura SC10, >15 Kw | 56×56×22 cm | 60×60×24 cm |
| CASS72 | Cassetta Enel 4 contatori, serratura SC10, >30 Kw | 67×62×23 cm | 72×66×27 cm |
| BASE | Basamento per cassetta 3-4 contatori | — | 70×50×22 cm |
Dove si usa la cassetta vetroresina 3-4 contatori
Installazioni condominiali dove più utenze condividono lo stesso punto di consegna.
La CASS60 e la CASS72 concentrano 3 o 4 contatori in un unico punto di misura.
Dimensionate per contatori oltre 15 Kw (CASS60) e oltre 30 Kw (CASS72).
Il basamento dedicato consente il posizionamento autonomo a terra.
La prova d’urto a 20J sulla cassetta e 5J sul basamento segue il collaudo DS4931.
I manufatti corrispondono alle caratteristiche della tabella di riferimento Enel DS 4548.
La serratura SC10 limita l’accesso al personale autorizzato su entrambi i modelli.
Resina sintetica autoestinguente, collaudata a norma Enel
Materiale identico alla cassetta 1-2 contatori, con prove di collaudo specifiche per cassetta e basamento.
I contenitori CASS60 e CASS72 sono realizzati in resina sintetica autoestinguente (SMC), non gocciolante, a basso sviluppo di fumi e di gas tossici corrosivi: la stessa formulazione impiegata sulle cassette per 1-2 contatori, qui dimensionata per un numero maggiore di utenze.
La prova d’urto è eseguita con colpi prescritti con energia d’urto di 20J sulla cassetta, con collaudo come da DS4931 edizione V, DS 4549/1 ENEL. Il basamento — anch’esso realizzato in resina sintetica autoestinguente (SMC), non gocciolante, a basso sviluppo di fumi e di gas tossici corrosivi — ha una prova d’urto dedicata: la prova d’urto sulla base è eseguita con colpi prescritti con energia d’urto di 5 J, come da DS4931.
La scheda tecnica specifica che i manufatti corrispondono alle caratteristiche costruttive e dimensionali della tabella di riferimento Enel DS 4548: un riferimento normativo puntuale per chi deve garantire la conformità dell’installazione agli standard del distributore.
- Materiale: resina sintetica autoestinguente (SMC)
- Colore: grigio UNI RAL 7001
- CASS60: 3 contatori, serratura SC10, oltre 15 Kw
- CASS72: 4 contatori, serratura SC10, oltre 30 Kw
- Prova d’urto cassetta: 20J (collaudo DS4931)
- Prova d’urto basamento: 5J (DS4931)
- Conformità: tabella di riferimento Enel DS 4548
- A richiesta: pannello in bachelite
3-4 contatori o 1-2 contatori: quale cassetta scegliere
La scelta dipende dal numero di utenze e dalla potenza complessiva da gestire nello stesso punto.
| Criterio | Cassetta 3-4 contatori | Cassetta 1-2 contatori |
|---|---|---|
| Capacità | 3 contatori >15 Kw o 4 contatori >30 Kw | 1 monofase KW 4,5 o 2 monofase/1 trifase KW 9 |
| Codici | CASS60 · CASS72 | CASS2342 · CASS3942 |
| Supporto dedicato | Basamento | Palo per sostegno |
| Prova d’urto | 20J cassetta, 5J basamento | Non specificata in questa scheda |
| Norma di riferimento | Enel DS 4548 | Non specificata in questa scheda |
| Colore | Grigio UNI RAL 7001 | Grigio |
La posa in quattro passaggi
Indicazioni generali di impiego. Il collegamento elettrico va sempre eseguito da personale abilitato, secondo le prescrizioni del distributore.
Individua CASS60 per 3 contatori oltre 15 Kw o CASS72 per 4 contatori oltre 30 Kw, in base alle utenze da servire.
Prepara e posiziona il basamento BASE, verificando la planarità e la stabilità del punto di appoggio.
Fissa la cassetta al basamento, controllando l’accessibilità per il personale del distributore.
Fai installare i contatori da personale abilitato e chiudi con la serratura SC10 in dotazione.
Documentazione tecnica
Tutto ciò che serve a progettisti, installatori e uffici acquisti per individuare e ordinare l'articolo corretto.
Domande frequenti sulla cassetta vetroresina 3-4 contatori
Ti serve la cassetta vetroresina per 3-4 contatori?
Contattaci indicando il modello e se necessario il basamento: il reparto tecnico Turolla risponde entro 24 ore lavorative con disponibilità e prezzi.
Prodotti correlati: Cassetta Vetroresina 1-2 Contatori, Palo Sostegno · Sportelli Vetroresina. Esplora la categoria Grigliati Zincati e Vetroresina per l’intera gamma di griglie, chiusini e cassette contatori.
