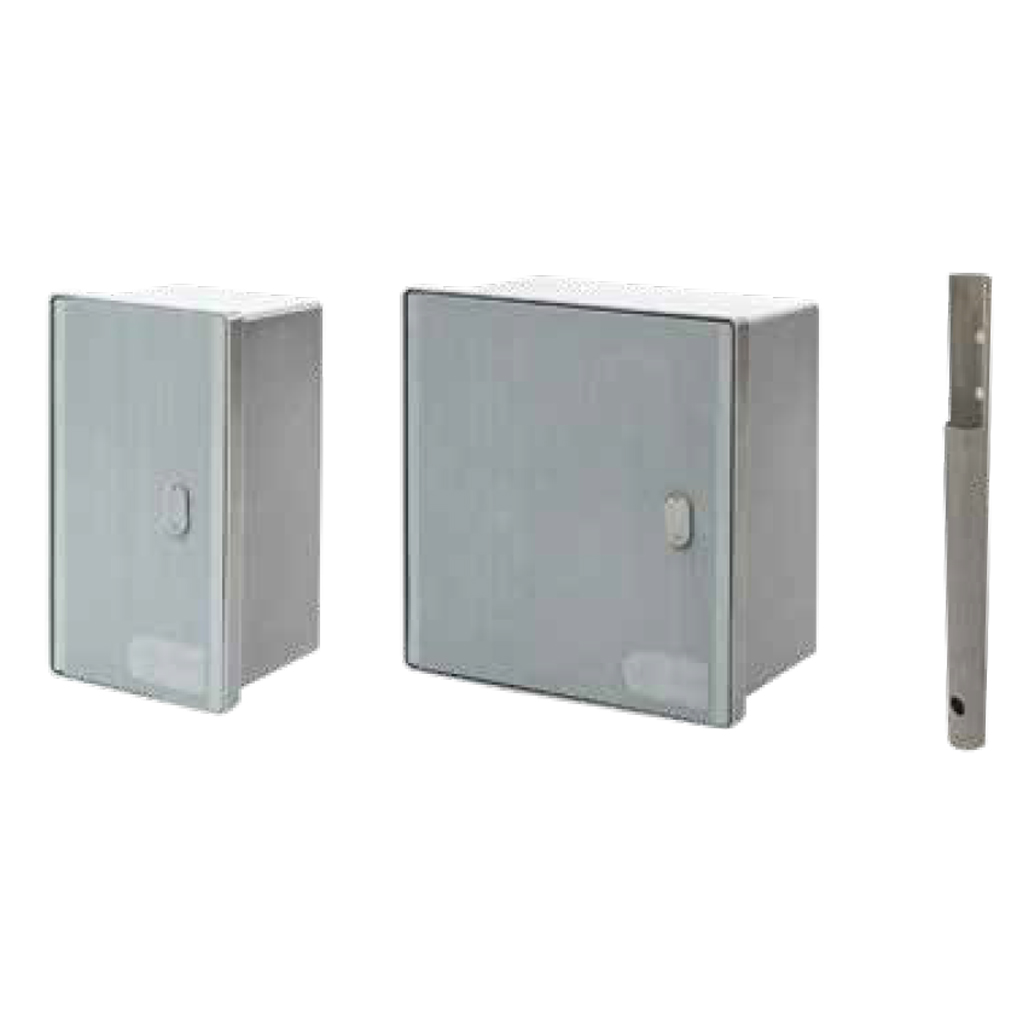

Cassetta Vetroresina 1-2 Contatori, Palo Sostegno
Cassetta Enel in vetroresina per 1 contatore monofase o 2 contatori monofase/1 trifase, con serratura SC10. Grado di protezione IP34D, resistenza all’urto >20J. Disponibile anche il palo per sostegno.
La cassetta vetroresina per 1 e 2 contatori è pensata per contenere il gruppo di misura elettrico secondo lo standard Enel. La scheda tecnica precisa che le cassette sono indicate per contenere apparecchiature elettriche, si possono installare apparecchiature di controllo e di misura, contatori elettrici, gas, acquedotti e serie di strumentazioni. Sono disponibili due configurazioni: la CASS2342 per 1 contatore monofase KW 4,5 e la CASS3942 per 2 contatori monofase o 1 trifase KW 9, entrambe con serratura SC10 con chiave a triangolo e viro. Il corpo è stampato in un solo pezzo in resina sintetica autoestinguente (SMC), non gocciolante, a basso sviluppo di fumi e di gas tossici corrosivi, con sportello amovibile o apribile a 180°. Le prestazioni certificate sono rilevanti: grado di protezione IP34D secondo CEI EN 60529, resistenza all’urto >20J secondo CEI EN 60439-5 e resistenza alla fiamma conforme a DS4974 Enel, oltre 80 punti. Completa la gamma il palo per sostegno monofase/trifase. Prodotti distribuiti da Turolla Group, Pescantina (Verona).
Modelli e codici disponibili
Gli articoli della tabella MODELLI del PDF ufficiale. Misure in centimetri, formato LxHxP, come indicato dalla scheda tecnica.
Scheda tecnica: misure e dotazione
Valori tratti dalla tabella MODELLI del PDF ufficiale Turolla. Tutte le misure sono espresse in centimetri, formato LxHxP.
| Codice | Descrizione | Misura foro LxHxP | Misura esterna LxHxP |
|---|---|---|---|
| CASS2342 | Cassetta Enel 1 contatore monofase KW 4,5, con serratura SC10 | 23×42×24 cm | 19×39×19,5 cm |
| CASS3942 | Cassetta Enel 2 contatori monofase o 1 trifase KW 9, con serratura SC10 | 39×42×24 cm | 35×39×19,5 cm |
| PALO | Palo per sostegno monofase/trifase | 12×142 cm | 12×142 cm |
Dove si usa la cassetta vetroresina 1-2 contatori
Installazioni Enel per utenze singole o doppie, a incasso o in appoggio su palo.
La CASS2342 ospita un contatore monofase KW 4,5 con serratura dedicata.
La CASS3942 ospita 2 contatori monofase o 1 trifase KW 9.
Il corpo si applica a incasso oppure in appoggio su palo, basamento o muro.
Il grado di protezione IP34D e la resistenza all’urto la rendono adatta a installazioni esterne.
Il palo per sostegno consente il posizionamento autonomo, lontano dalla facciata.
La serratura SC10 con chiave a triangolo e viro limita l’accesso al personale autorizzato.
Resina sintetica autoestinguente (SMC)
Un materiale scelto per rispondere a requisiti di sicurezza elettrica certificati, non solo di resistenza meccanica.
Il corpo è stampato in un solo pezzo in resina sintetica autoestinguente (SMC), non gocciolante, a basso sviluppo di fumi e di gas tossici corrosivi. Sono tre proprietà distinte che rispondono a un unico obiettivo: limitare i rischi in caso di guasto elettrico con innesco di fiamma nel vano contatori.
Le prestazioni sono certificate secondo normative specifiche: grado di protezione IP34D secondo CEI EN 60529 (protezione da corpi solidi e da proiezioni d’acqua), resistenza all’urto >20J secondo norma CEI EN 60439-5, e autoestinguenza conforme alla norma DS 4974 Enel. La scheda tecnica precisa che l’autoestinguenza è conforme alla norma DS 4974 Enel, oltre 80 punti.
Le cassette CASS2342 e CASS3942 sono fornite con serratura con chiave a triangolo e viro. La scheda tecnica specifica inoltre che tutti i componenti necessari all’assemblaggio dell’articolo devono riportare il nome e il marchio del costruttore, la sigla della materia prima impiegata, il mese e l’anno di fabbricazione, e che i contenitori sono conformi alla Specifica Tecnica DS4555.
- Materiale: resina sintetica autoestinguente (SMC)
- Colore: grigio
- Grado di protezione: IP34D (CEI EN 60529)
- Resistenza all’urto: >20J (CEI EN 60439-5)
- Resistenza alla fiamma: DS4974 Enel, oltre 80 punti
- Conformità: Specifica Tecnica DS4555
- CASS2342: 1 contatore monofase KW 4,5, serratura SC10
- CASS3942: 2 contatori monofase / 1 trifase KW 9, serratura SC10
- A richiesta: pannello in bachelite
1-2 contatori o 3-4 contatori: quale cassetta scegliere
La scelta dipende dal numero di utenze da servire nello stesso punto di consegna.
| Criterio | Cassetta 1-2 contatori | Cassetta 3-4 contatori |
|---|---|---|
| Capacità | 1 monofase KW 4,5 o 2 monofase/1 trifase KW 9 | 3 contatori >15 Kw o 4 contatori >30 Kw |
| Codici | CASS2342 · CASS3942 | CASS60 · CASS72 |
| Supporto dedicato | Palo per sostegno | Basamento |
| Serratura | SC10, chiave a triangolo e viro | SC10, chiave a triangolo e viro |
| Grado di protezione | IP34D | Non specificato in questa scheda |
| Materiale | Resina sintetica autoestinguente (SMC) | Resina sintetica autoestinguente (SMC) |
La posa in quattro passaggi
Indicazioni generali di impiego. Il collegamento elettrico va sempre eseguito da personale abilitato, secondo le prescrizioni del distributore.
Individua CASS2342 per 1 contatore monofase o CASS3942 per 2 contatori monofase/1 trifase, in base alle utenze da servire.
Decidi fra installazione a incasso, in appoggio a muro oppure su palo per sostegno dedicato.
Fissa la cassetta al supporto scelto, verificando la stabilità e l’accessibilità per il personale del distributore.
Fai installare i contatori da personale abilitato e chiudi con la serratura SC10 in dotazione.
Documentazione tecnica
Tutto ciò che serve a progettisti, installatori e uffici acquisti per individuare e ordinare l'articolo corretto.
Domande frequenti sulla cassetta vetroresina 1-2 contatori
Ti serve la cassetta vetroresina per 1-2 contatori?
Contattaci indicando il modello e il tipo di supporto: il reparto tecnico Turolla risponde entro 24 ore lavorative con disponibilità e prezzi.
