Scala Retrattile a Pantografo
Scala retrattile a pantografo per soffitta, in lamiera d'acciaio stampato zincato con struttura a S bianca. Si richiude a fisarmonica nella botola. Portata 150 kg, conforme a UNI EN 14975:2010, spedita completamente assemblata e pronta da installare.
La scala retrattile a pantografo per soffitta è realizzata in lamiera d'acciaio stampato protetto da zincatura elettrolitica, con struttura a S bianca (RAL 9010) che si apre e si richiude a fisarmonica all'interno della botola. Pensata per l'accesso a soffitte e sottotetti in ambito civile abitativo, ha una portata d'esercizio di 150 kg ed è stata testata con un carico di prova statico di 260 kg. È conforme alla norma UNI EN 14975:2010, coperta da assicurazione R.C.T. di prodotto e spedita completamente assemblata. È disponibile in 12 misure di botola; la versione standard ha 10 gradini (altezza 280 cm), con possibilità di 11 gradini (altezza 300 cm) a richiesta. Prodotto distribuito da Turolla Group, fornitore specializzato per interni e ventilazione con sede a Pescantina (Verona).
Modelli e misure botola disponibili
12 misure di botola (larghezza × lunghezza, in cm), con altezza standard 280 cm e 10 gradini (11 gradini e 300 cm a richiesta). Le misure 70×120 e 70×130 sono indicate anche per gli ambienti di lavoro.
Specifiche tecniche e componenti
Struttura, materiali e dati prestazionali principali della scala retrattile a pantografo.
| Componente / Dato | Materiale / Valore | Dettaglio |
|---|---|---|
| Struttura a pantografo | Lamiera d'acciaio stampato, zincatura elettrolitica | Struttura a "S" bianca RAL 9010 |
| Gradini | Acciaio stampato 15/10 su tubolare 50×20 mm | 10 gradini H 280 cm (11 gradini H 300 cm a richiesta), antiscivolo |
| Telaio (box caisson) | Acciaio zincato 10/10, angolari di rinforzo 12/10 | RAL 9010 |
| Pannello botola | Truciolare, spessore 16 mm | Varianti: multistrato di pioppo 16 mm, MDF E1 |
| Coibentazione | Pannello coibentato + termocover | Trasmittanza U = 1,1 W/m²K |
| Portata | 150 kg (carico di prova statico 260 kg) | Conforme UNI EN 14975:2010 |
| Altezza e inclinazione | H 280-300 cm · inclinazione circa 65° | Spedita completamente assemblata |
Varianti e aggiunte disponibili
Opzioni per personalizzare il pannello botola, migliorare l'isolamento termico e aumentare la sicurezza di salita.
Pannello botola in multistrato di pioppo, spessore 16 mm, in alternativa al truciolare standard.
Pannello botola in MDF di classe E1, soluzione alternativa per il pannello di chiusura.
Coibentazione del pannello botola per ridurre la dispersione termica verso il sottotetto.
Cupola termoisolante aggiuntiva: insieme alla coibentazione porta la trasmittanza a U = 1,1 W/m²K.
Corrimano aggiuntivo sul lato opposto, per una salita e una discesa ancora più sicure.
Certificazione UNI EN 14975:2010 e prove di resistenza
La scala a pantografo è conforme alla norma UNI EN 14975:2010. Le verifiche statiche sono effettuate da un ufficio tecnico specifico e le prove di portata, resistenza e torsione sono testate a campione, tutte con esito RESISTE.
| Prova | Parametro | Esito |
|---|---|---|
| Carico statico | Precarico 100 kg · carico di prova totale 260 kg | RESISTE |
| Fatica | Forza dinamica 150 kg · 5000 cicli | RESISTE |
| Piegatura gradino | Carico 260 kg | RESISTE |
| Torsione gradino | 50 Nm in senso orario e antiorario | RESISTE |
| Corrimano | Forze fino a 50 kg (discendente parallela) | RESISTE |
Applicazioni e settori d'impiego
La scala a pantografo è destinata all'accesso a soffitte e sottotetti, in ambito residenziale e — nelle misure 70×120 e 70×130 — anche negli ambienti di lavoro.
Accesso comodo e sicuro al sottotetto, con gradini antiscivolo e portata 150 kg.
Il meccanismo a pantografo si richiude a fisarmonica nella botola, liberando completamente il vano.
Pensata per l'uso civile abitativo, in ambienti interni non umidi: mansarde, ripostigli e soffitte.
Per gli ambienti di lavoro sono indicate specificatamente le misure 70×120 e 70×130 cm.
Con pannello coibentato e termocover limita le dispersioni termiche verso il sottotetto (U = 1,1 W/m²K).
Spedita completamente assemblata: si inserisce nel foro del solaio e si fissa con le apposite staffe.
Struttura e materiali
Una struttura a pantografo interamente in acciaio zincato, progettata per resistenza, durata e sicurezza d'uso.

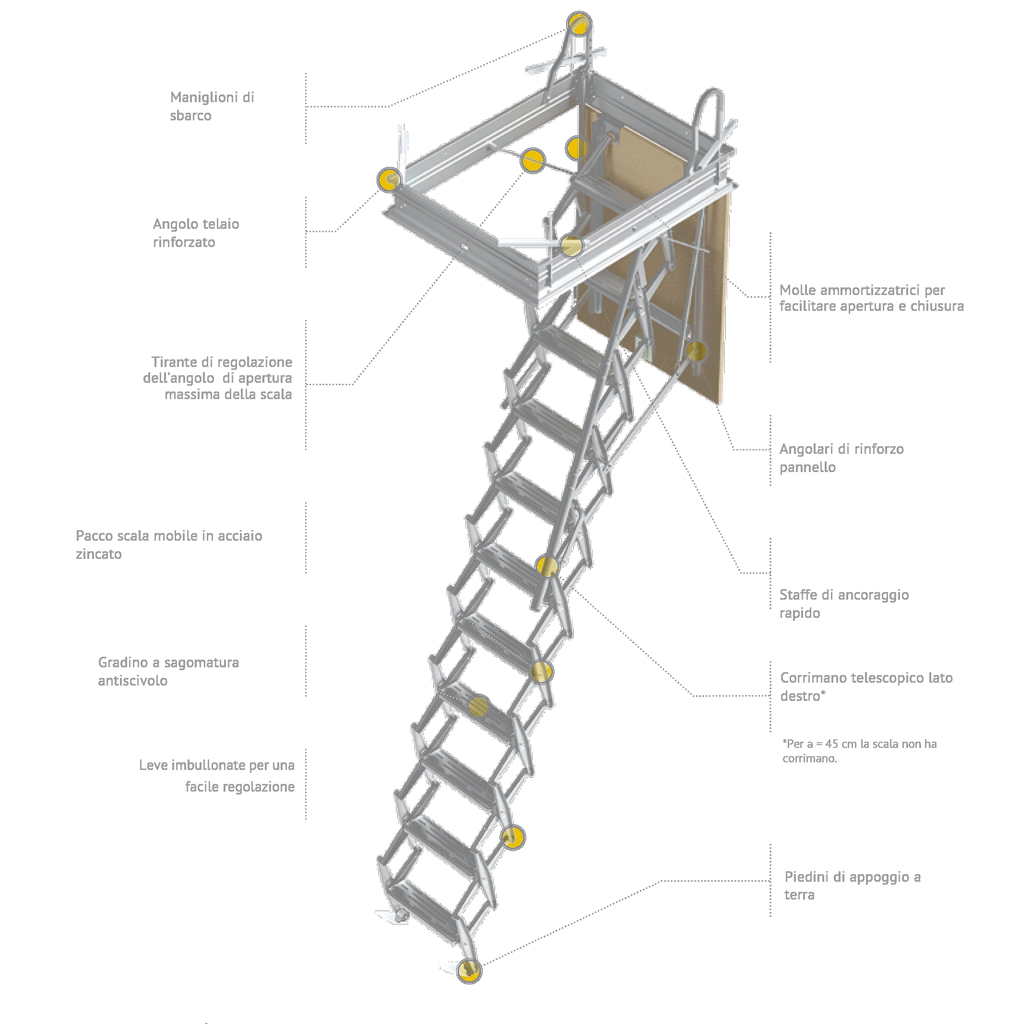

La scala ha una struttura a pantografo a S in lamiera d'acciaio stampato protetto da zincatura elettrolitica, verniciata bianco RAL 9010. I gradini sono in acciaio stampato 15/10 su tubolare 50×20 mm, con sagomatura antiscivolo; il telaio (box caisson) è in lamiera di acciaio zincato 10/10 con angolari di rinforzo 12/10.
Il pannello della botola è in truciolare da 16 mm, con varianti in multistrato di pioppo e in MDF E1; coibentazione, termocover e secondo corrimano sono disponibili come aggiunte. La scala è dotata di gancio di apertura, asta di manovra, molle ammortizzatrici e corrimano telescopico per facilitare apertura, chiusura e salita.
- Struttura a pantografo "a S" in acciaio stampato
- Zincatura elettrolitica, verniciatura RAL 9010
- Gradini in acciaio su tubolare 50×20 mm, antiscivolo
- Portata 150 kg, testata a 260 kg (carico statico)
- Conforme UNI EN 14975:2010, R.C.T. di prodotto
- Spedita assemblata, pronta da installare
Pantografo o struttura rigida a 4 pezzi? Quale scegliere
Entrambe sono scale retrattili per soffitta con la stessa portata e conformi alla stessa norma, ma differiscono per meccanismo, altezze e gamma di misure.
| Criterio | A pantografo (questa pagina) | A 4 pezzi (struttura rigida) |
|---|---|---|
| Meccanismo | Pantografo a S, si richiude a fisarmonica | Struttura rigida a 4 parti mobili |
| Gradini e altezza | 10 gradini H 280 cm (11 / 300 cm a richiesta) | 10 gradini · HT 300 cm |
| Misure botola | 12 misure · larghezze 50, 60 e 70 cm | 6 misure · larghezze 50 e 70 cm |
| Portata e norma | 150 kg · UNI EN 14975:2010 | 150 kg · UNI EN 14975:2010 |
| Scheda prodotto | Questa pagina | Scopri la scala a 4 pezzi → |
Installazione in quattro passaggi
Indicazioni generali per l'installazione della scala retrattile. Si raccomanda l'installazione da parte di personale qualificato e il rispetto tassativo delle avvertenze d'uso.
Accertati che il solaio sia robusto (evita il cartongesso), in ambiente interno non umido e lontano da trombe di scale o dislivelli.
Predisponi nel solaio il foro della misura della botola scelta, su pavimento d'appoggio in piano e non scivoloso.
Inserisci la scala nel foro agendo dal basso verso l'alto e bloccala con le apposite staffe. La scala non deve essere murata.
Monta la botola in bolla rispetto a tutti gli assi e verifica il corretto funzionamento del pantografo. Non lubrificare i meccanismi.
Avvertenze importanti
Per la sicurezza e la validità della garanzia, la scala va installata correttamente, sottoposta a manutenzione adeguata e utilizzata secondo la destinazione d'uso.
- Solo per uso civile abitazione, in ambienti interni non umidi
- Vietato il montaggio su solai esterni
- La scala non deve essere murata: fissare con le staffe
- Inclinazione prestabilita di circa 65°, da non modificare
- Botola da montare in bolla per il corretto funzionamento
- Non lubrificare meccanismi e componenti
- Pannello botola modificabile solo per verniciatura (no prodotti all'acqua)
- Per ambienti di lavoro usare le misure 70×120 e 70×130
