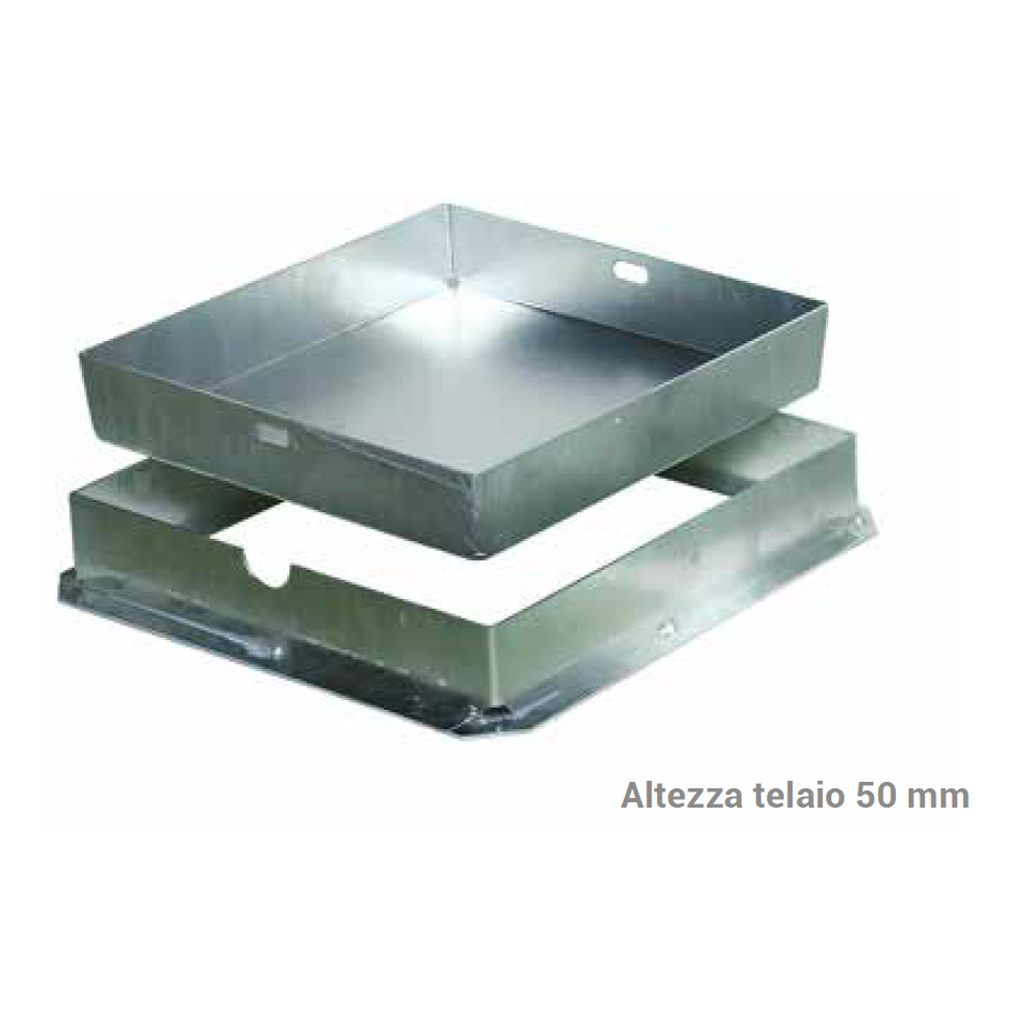

Sigillo Pesante H 50
Sigillo pesante con telaio a ‘T’ in acciaio S235JR zincato a caldo, spessore SP 20/10. Un prodotto resistente, ideale per la posa di pavimentazioni di varie tipologie e altezze. Dodici misure da 200×200 a 800×800 mm.
Il sigillo pesante H50 è pensato per i carichi maggiori rispetto ai sigilli leggeri della gamma: ha un telaio a ‘T’ in acciaio S235JR (UNI EN 10025-1:2005 + UNI EN 10025-2:2005) zincato a caldo secondo UNI EN ISO 1461:2009 + UNI EN ISO 14713-2:2010, con spessore SP 20/10. La sezione a ‘T’, più robusta della semplice ‘L’, distribuisce meglio il carico sul bordo della pavimentazione. Come tutta la famiglia, è un prodotto resistente, ideale per la posa di pavimentazioni di varie tipologie e altezze. Con 12 misure, da 200×200 a 800×800 mm, è la gamma dimensionale più estesa fra i sigilli Turolla. Altezza telaio 50 mm. Prodotto distribuito da Turolla Group, Pescantina (Verona).
Modelli e codici disponibili
Le 12 misure della tabella MODELLI del PDF ufficiale. Tutte le quote sono espresse in millimetri.
Scheda tecnica: vasca, telaio e luce per modello
Valori tratti dalla tabella MODELLI del PDF ufficiale Turolla. Tutte le misure sono espresse in millimetri.
| Codice | Vasca L×L | Vasca esterna A×A | Luce D×D |
|---|---|---|---|
| 5A5020 | 200×200 | 240×240 | 160×160 |
| 5A5025 | 250×250 | 290×290 | 210×210 |
| 5A5030 | 300×300 | 340×340 | 260×260 |
| 5A5035 | 350×350 | 390×390 | 310×310 |
| 5A5040 | 400×400 | 440×440 | 360×360 |
| 5A5045 | 450×450 | 490×490 | 410×410 |
| 5A5050 | 500×500 | 540×540 | 460×460 |
| 5A5055 | 550×550 | 590×590 | 510×510 |
| 5A5060 | 600×600 | 640×640 | 560×560 |
| 5A5065 | 650×650 | 690×690 | 610×610 |
| 5A5070 | 700×700 | 740×740 | 660×660 |
| 5A5080 | 800×800 | 840×840 | 760×760 |
Dove si usa il sigillo pesante H50
Il telaio a ‘T’ lo rende adatto dove il sigillo leggero non basta.
Il telaio a ‘T’ distribuisce meglio il carico rispetto a una semplice ‘L’.
È ideale per la posa di pavimentazioni di varie tipologie e altezze.
Le 12 misure, fino a 800×800 mm, coprono vani di ispezione ampi.
Contesti dove il sigillo è soggetto a passaggio e carichi più frequenti.
Il sigillo mantiene la superficie complanare mascherando il punto di ispezione.
L’altezza fissa a 50 mm si adatta a diversi spessori di finitura sovrastante.
Acciaio S235JR zincato a caldo, telaio a ‘T’
La geometria del telaio è ciò che distingue il sigillo pesante da quello leggero, a parità di materiale base.
Il telaio è in acciaio S235JR, conforme a UNI EN 10025-1:2005 e UNI EN 10025-2:2005, con zincatura a caldo secondo UNI EN ISO 1461:2009 e UNI EN ISO 14713-2:2010 — la stessa base normativa delle griglie H25 e degli altri sigilli zincati della gamma.
La differenza sostanziale rispetto ai sigilli leggeri è la sezione a ‘T’ anziché a ‘L’, con spessore SP 20/10. La sezione a T offre un’ala di appoggio più ampia sul massetto, distribuendo il carico su una superficie maggiore e riducendo il rischio di cedimento del bordo sotto carichi ripetuti.
La scheda tecnica lo descrive come un prodotto resistente, ideale per la posa di pavimentazioni di varie tipologie e altezze: la stessa formula usata per il sigillo inox, ma qui applicata a un componente dimensionato per sollecitazioni più severe.
- Materiale: acciaio S235JR (UNI EN 10025-1/2:2005)
- Zincatura a caldo: UNI EN ISO 1461:2009 + UNI EN ISO 14713-2:2010
- Telaio a ‘T’, spessore SP 20/10
- Altezza telaio: 50 mm
- 12 misure vasca: da 200 a 800 mm
- Colore: grigio
- Ideale per pavimentazioni di varie tipologie e altezze
H50 o H80: quale altezza scegliere
Il sigillo pesante è disponibile in due altezze di telaio, identiche nella gamma di misure.
| Criterio | Sigillo pesante H50 | Sigillo pesante H80 | Sigillo inox H50 |
|---|---|---|---|
| Altezza telaio | 50 mm | 80 mm | 50 mm |
| Materiale | Acciaio S235JR zincato a caldo | Acciaio S235JR zincato a caldo | Acciaio inox |
| Telaio | A ‘T’, SP 20/10 | A ‘T’, SP 20/10 | A ‘L’ |
| Misure disponibili | 12 (200–800 mm) | 12 (200–800 mm) | 5 (230–630 mm) |
| Applicazione tipica | Massetti di spessore standard | Massetti più spessi o pavimentazioni sopraelevate | Ambienti aggressivi |
| Resistenza dichiarata | Prodotto resistente, uso pesante | Prodotto resistente, uso pesante | Ruggine e corrosione |
La posa in quattro passaggi
Indicazioni generali di impiego. Lo spessore di massetto e il carico previsto vanno sempre verificati in fase di progetto.
Individua il codice in base alla luce netta richiesta, da 160×160 a 760×760 mm.
Prepara il vano nel massetto secondo la vasca esterna A del modello scelto.
Inserisci il telaio a ‘T’ verificando l’appoggio dell’ala su tutto il perimetro del vano.
Fissa il telaio e verifica la tenuta sotto carico prima della messa in esercizio della pavimentazione.
Documentazione tecnica
Tutto ciò che serve a progettisti, installatori e uffici acquisti per individuare e ordinare l'articolo corretto.
Domande frequenti sul sigillo pesante H50
Ti serve il sigillo pesante H50 per il tuo progetto?
Contattaci indicando la misura necessaria: il reparto tecnico Turolla risponde entro 24 ore lavorative con disponibilità e prezzi.
